UMBRA H1D20-10M4 UMBRA Groub丝杆
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: H1D系列（直径16-160）
- 类型:
- 属性: UMBRA H1D20-10M4 UMBRA Groub丝杆，-UMBRA H1D20-10M4 UMBRA Groub丝杆-UMBRA H1D20-10M4 umbra滚珠丝杠国内代理 一、特点与优势 UMBRA H1D20-10M4 umbra是什么牌子丝杆 umbra滚珠丝杠是一种创新的高精度传动解决方案，它采用了一种独特的结构设计，使其在各种应用中都能表现出色。这种丝杠的特点在于其独特的滚珠路径设计，使得运动传递过程中的摩擦力大大降低，同时提高了丝杠的刚性和稳定性。 UMBRA H1D20-10M4 umbra滚-UMBRA H1D20-10M4 UMBRA Groub丝杆--UMBRA H1D20-10M4 UMBRA Groub丝杆-
UMBRA H1D20-10M4 UMBRA Groub丝杆 产品参数

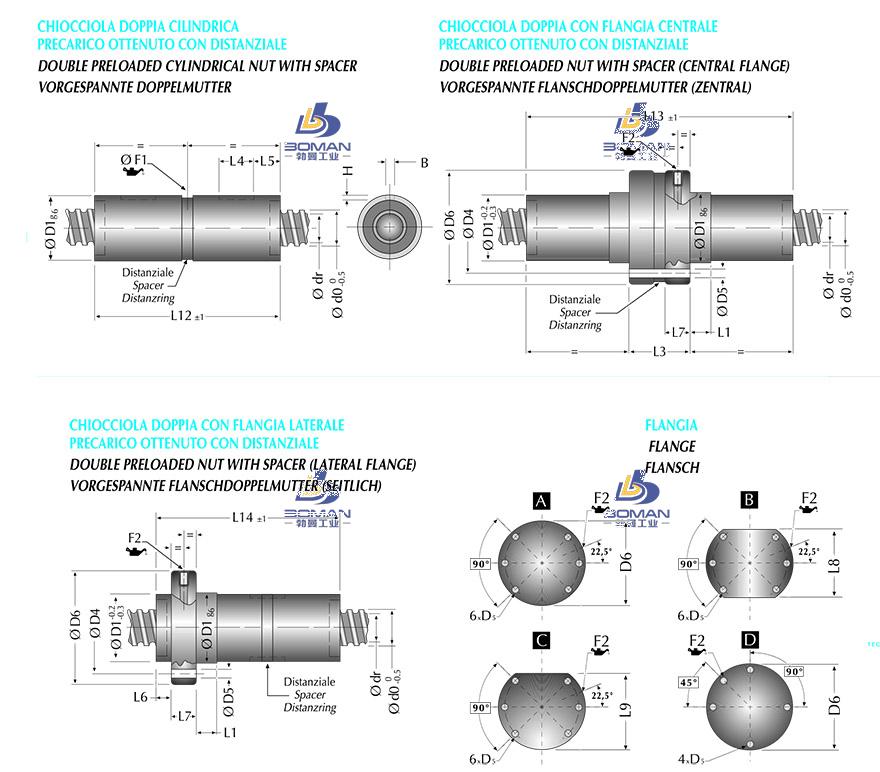

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 15,0 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 5,556 |
|
| 精度等级 | ||
| 螺母直径 | 36 |
|
| 法兰直径 | 58 |
|
| 螺母长度 | 147 |
|
| 螺母安装 | PCD | 47 |
| 额定动负载 | CaN | 41700 |
| 额定静负载 | C0aN | 21600 |
| 有效圈数 | 4+4 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 6,6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm |
UMBRA H1D20-10M4 UMBRA Groub丝杆此型号部分数据来源于KURODA GP0802DS-AAFR-0250B-C3S 黑田精工kuroda
